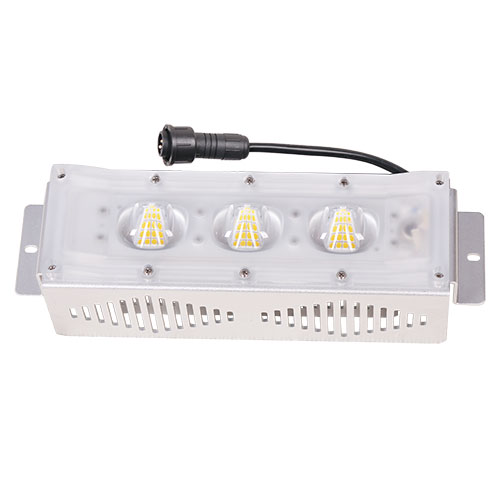

LED模組
YC-LTYGMZ
產品介紹 Product Presentation：
※ 散熱器采用1070鋁板沖壓成型結構，表面經陽極氧化處理
※ 采用模組化設計，可以單個模組使用，也可以多個模組串聯使用
※ 采用標準化防水連接器，插接式連接，方便安裝及日后維護
※ 采用超高光效 Philips lumileds 3030 LED燈珠
※ 透鏡采用光學級抗UV阻燃PC，現代化等亮度配光設計
※ 自由系列化，全功率解決方案

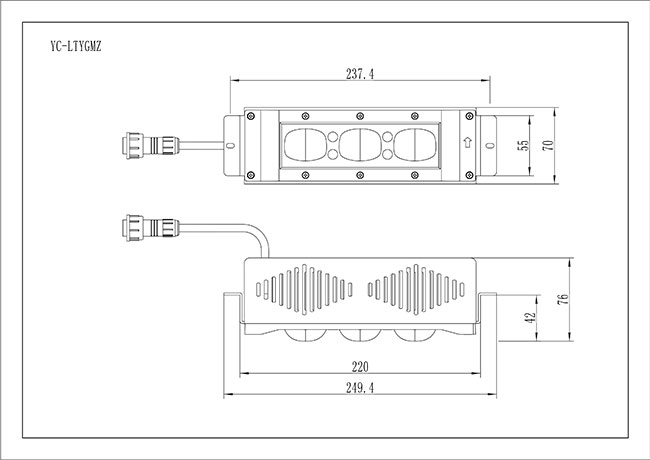

產品尺寸 Product Diemension：
使用場所 Use Place ：
主要與路燈燈殼配套，適用于主干道次干道、廣場、小區、公園、工廠企業、農村亮化等場地照明。
技術參數 Technical Parameter：
|
產品型號 Product Module |
YC-LTYGMZ25 |
YC-LTYGMZ50 |
|
模組功率 LED Module Power（W） |
≤25W |
≤50W |
|
總光通量 Luminous Flux（lm） |
3125 |
6250 |
|
典型模組光效 Typical LED Module Efficacy（lm/W） |
125±5 |
|
|
LED芯片 LED Chip |
LUMILEDS 3030 |
|
|
燈珠數量 Chip Quantity（PCS） |
30 |
60 |
|
色溫 Color Temperature（K） |
3000K/4000/5700 |
|
|
顯指 Color Rendering Index（Ra） |
≥70 |
|
|
配光角度 Beam Angle |
150 x 80° |
|
|
典型輸入電壓 Typical Input Voltage（V） |
DC 36±0.5V |
DC 72±0.5V |
|
輸入電壓范圍 Input Voltage Range（V） |
DC 30～43V |
DC 66～79V |
|
輸入電流 Input Current（mA） |
≤700 |
≤700 |
|
Tc溫度 Case Temperature at Tc Point |
≤70℃ @ Ta=35℃ |
|
|
產品尺寸 Product Dimension（mm） |
L249.4 x W70 x H76 |
|
|
凈重 Net Weight（Kg） |
0.39 |
0.49 |
|
包裝數量 Packing Quantity（PCS） |
1 |
|
|
包裝尺寸 Packing Size（mm） |
L283 x W89 x H79 |
|
|
毛重 Gross Weight（Kg） |
0.46 |
0.56 |
|
電氣接口 Electrical Interface |
M15/M18 |
|
|
防護等級 IP Rating |
IP66 |
|
|
工作環境溫度 Ambient Temperature（℃） |
-30℃ ～+45℃ |
|
|
使用壽命 Lifetime |
≥ 50,000Hours @ Ta=25℃ |
|
